深圳市白山機電一體化技術有限公司
    當前位置:
  • 首頁>
  • 產品中心>
  • 白山步進電機>
  • 三相步進電機>
  • BSHB3150-H

取消

清空記錄

歷史記錄

清空記錄

歷史記錄

清空記錄

歷史記錄

—— 產品中心 ——
PROJECTS
BSHB3150-H

分享到微信

×

步距精度………………±5%





溫升……………………80℃ Max





環境溫度………………-20℃~+50℃





絕緣電阻………………100MΩMin 500VDC





耐壓……………………500V AC 1minute





徑向跳動………………最大0.06mm(450g負載)





軸向跳動………………最大0.08mm(450g負載)

產品詳情
尺寸說明
資料下載

 產品概述


最新開發成功的BAISHAN三相混合式步進電機,采用交流伺服控制原理,三相正弦電流驅動,具有高轉矩、低震動、發熱小、可靠性高等優點,運行性能較二相、五相混合式步進電機有了全面的提高,運行效果可與進口電機相媲美。


通用規格


步距精度………………±5%

溫升……………………80℃  Max

環境溫度………………-20℃~+50℃

絕緣電阻………………100MΩMin 500VDC

耐壓……………………500V AC 1minute

徑向跳動………………最大0.06mm(450g負載)

軸向跳動………………最大0.08mm(450g負載)



電氣規格


型號

步距角

電機長度

保持轉矩

額定電流

驅動器電源輸入

轉子慣量

電機重量

適配驅動器

Model

Step Angle

(°)

Length

L(mm)

Holding Torque

(N.m)

Current

(A/Phase)

Power supply

Rotor inertia

(Kg.cm2)

Weight

(Kg)

Matched drive

BSHB397-H

1.2

69

2

1.75

AC110V2A

1.32

2

DM3722MA

BSHB397

69

2

5.8

DC40V5A

1.32

2

DM356MA

BSHB3910-H

97

4

2

AC110V2.5A

2.4

3

DM3722MA

BSHB3910

97

4

5.8

DC40V5A

2.4

3

DM356MA

BSHB3913-H

125

6

2.25

AC110V2.5A

3.48

4

DM3722MA

BSHB3913

125

6

5.8

DC40V5A

3.48

4

Q3HB64MA

BSHB3150-H15093AC110V2.5A5.2
5.1

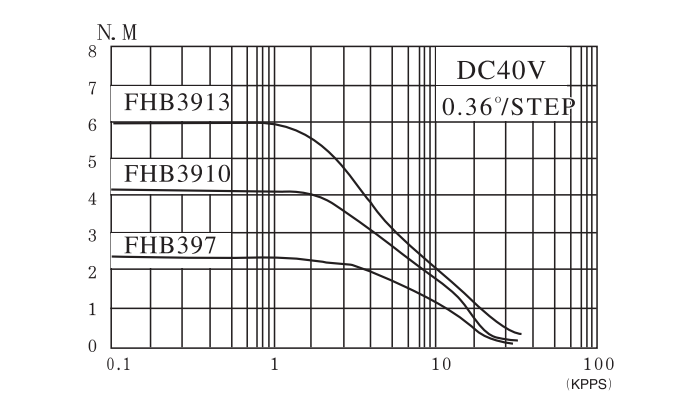

矩形特性曲線圖

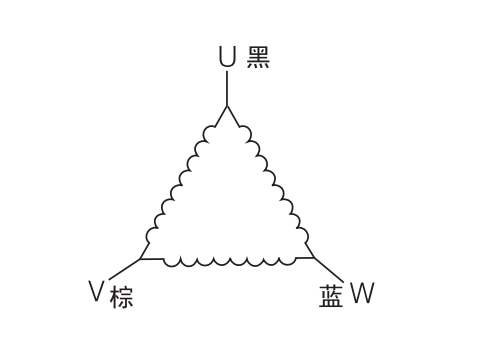

接線圖

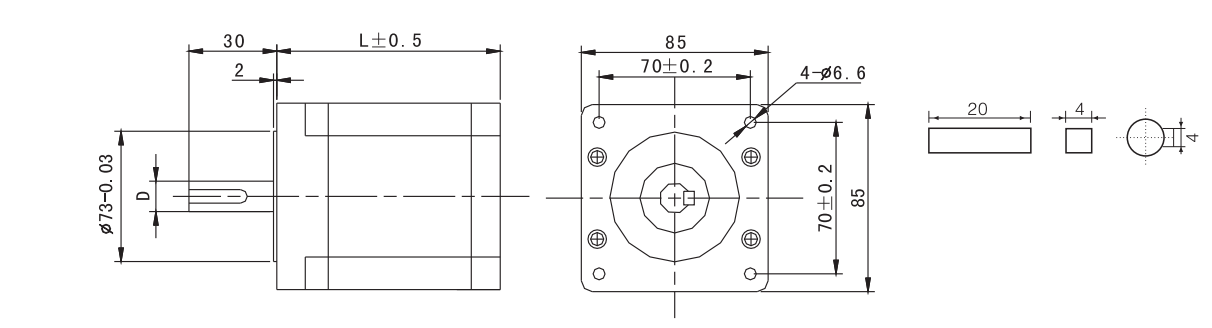

尺寸說明





型號

D(mm)

備注

BSHB397 (H)

12

平鍵4x20

BSHB3910 (H)

12

平鍵4x20

BSHB3913 (H)

14

平鍵4x20

BSHB3150 (H)

14

平鍵4x25







產品資料
大小
三相混合式步進電機(86系列).pdf
3,505.6KB
