產品詳情尺寸說明資料下載產品概述

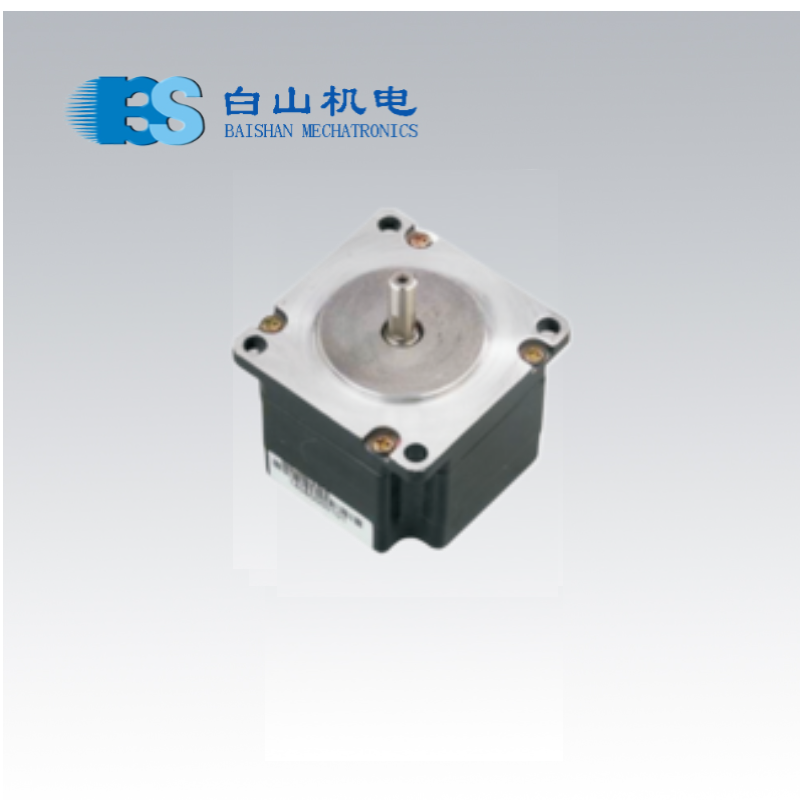

最新開發的BAISHAN三相混合式步進電機，采用交流伺服控制原理，三相正弦電流驅動，具有高轉矩低震動、發熱小、可靠 性能高等優點，運行性能較二相、五相混合式步進電機有了全面的提高，運行效果可與進口電機相媲美。
通用規格
步距精度………………±5%
溫升……………………80℃ Max
環境溫度………………-20℃～+50℃
絕緣電阻………………100MΩMin 500VDC
耐壓……………………500V AC 1minute
徑向跳動………………最大0.06mm（450g負載）
軸向跳動………………最大0.08mm（450g負載）
電氣規格
型號
步距角
電機長度
保持轉矩
額定電流
驅動器電源,入
轉子,.
電機重量
適配驅動器
Model
Step Angle
(° )
Length
L (mm)
Holding Torque (N.m)
Current (A/Phase)
Power supply
Rotor inertia (Kg.cm2)
Weight (Kg)
Matched drive
BSHB364
1.2
40.5
0.45
5.2
DC40V5A
0.1
0.5
DM365MA
BSHB366
53.5
0.9
5.6
DC40V5A
0.22
0.75
DM365MA
BSHB368
78.5
1.6
5.8
DC40V5A
0.38
1.1
DM365MA
BSHB368-H
78.5
1.6
1.5
AC110V
0.38
1.1
DM3722MA
BSHB3610
104.5 2.0
5.8
DC40V5A
0.53
1.2
DM365MA
BSHB3610-H
104.5
2.0
1.5
AC110V
0.53
1.2
DM3722MA

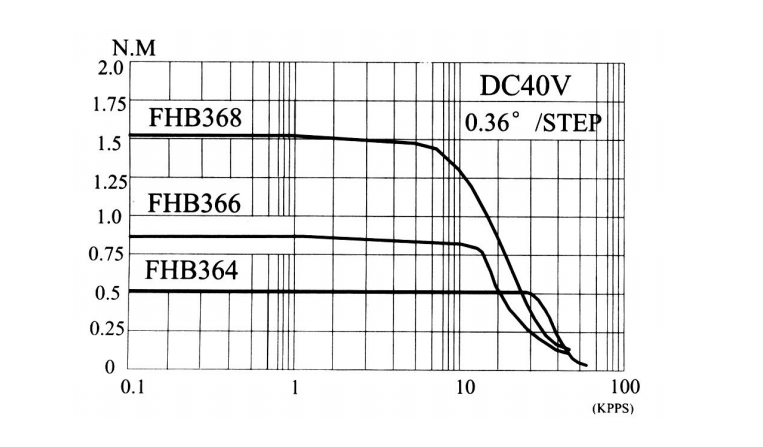

矩形特性曲線圖

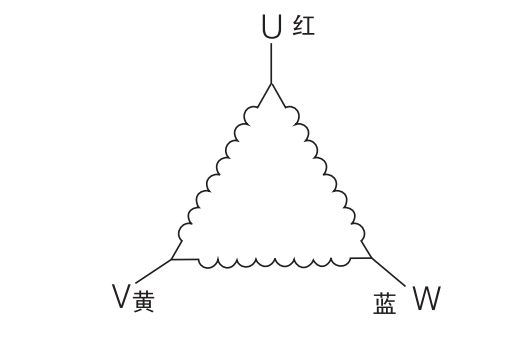

接線圖

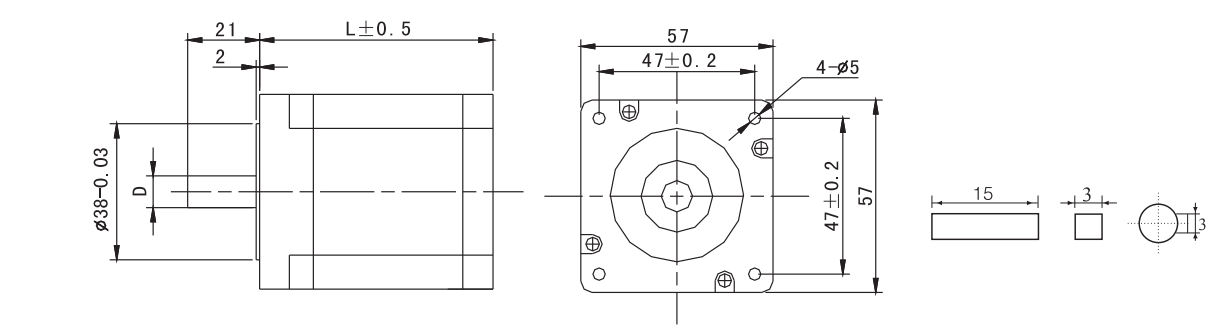

尺寸說明
型號
D(mm)
備注
BSHB364
6.35
雙平臺7.5x5
BSHB366
6.35
雙平臺7.5x5
BSHB368
8.0
鍵槽3x3x15
BSHB3610(H)
8.0
鍵槽3x3x15
產品資料大小三項混合式步進電機（57系列） (1).pdf3,505.6KB產品詳情尺寸說明資料下載產品概述
